在电影级虚拟制片（ICVFX）与高端车拍/广告的现场，技术团队在打通“虚实空间”时，往往会遭遇一条无法逾越的“光学鸿沟”。
传统上，我们依赖外部空间追踪系统（如 Mo-Sys StarTracker、Vicon、Ncam）来获取摄像机车体的 6DOF（六自由度）空间坐标。 而对于镜头的 FIZ（焦点 Focus、光圈 Iris、变焦 Zoom），传统做法是在镜头上外挂物理马达编码器。
但这种“外挂拼凑式”的管线存在着致命的工业局限：
- 机械迟滞与磨损： 物理齿轮在高速推拉、跟焦时存在微小的机械旷量（Slack），导致虚拟与现实的对焦深度（Depth of Field）在毫秒级尺度上产生肉眼可见的“失焦时差”。
- 标定黑盒： 人工使用棋盘格标定板建立的镜头曲线（Lens Profile）是一个静态的、离散的数据库，无法完全模拟现代顶级电影镜头内部极其复杂的非线性光学畸变与边缘衰减（Vignetting）。
为了解决这个痛点，ARRI 和 Cooke 等顶级镜头厂商推出了智能镜头元数据系统（ARRI LDS/LDS-2, Cooke /i Technology）。 这些镜头在卡口处集成了微型电子触点，能够以每秒数十次的高频，将镜头内部极其精确的物理焦点距离、光圈值、变焦位置、甚至实时的非线性畸变与暗角遮蔽图（Shading Map）以数字信号的形式输出。
然而，这些珍贵的“光学真理数据”被封装在 SDI 视频流的辅助数据包（ANC, Ancillary Data）或专门的串行总线中。
如何实时“拦截”这些高速元数据，将其与空间追踪数据进行纳秒级融合，并完美驱动虚幻引擎 5（UE5）的电影级渲染？

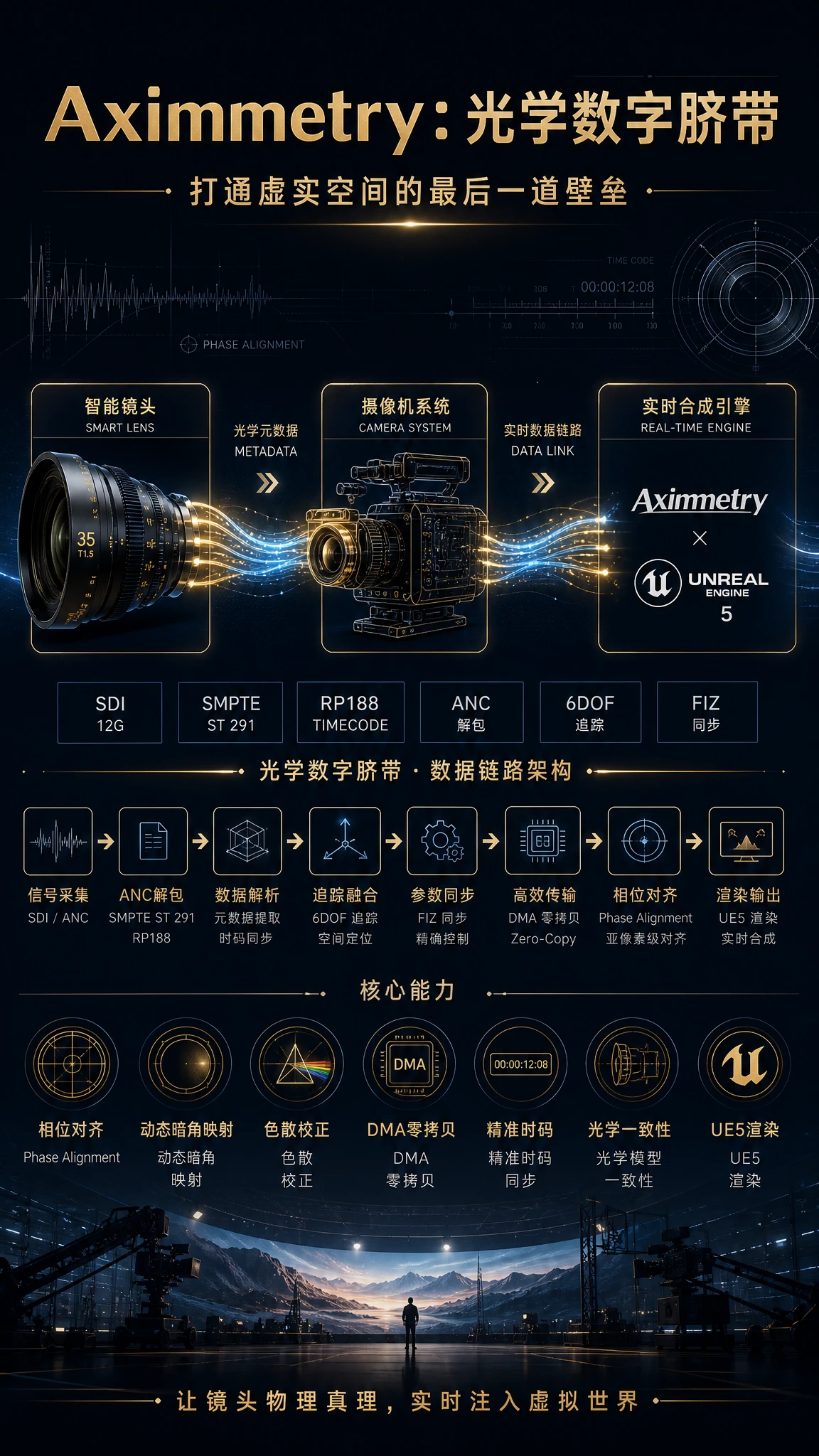

Aximmetry 在这里扮演了不可或缺的“光学数字脐带”角色。它通过在底层重构元数据解包与混合追踪管线，彻底终结了高端电影制片中的虚实光学断层。
痛点一：SMPTE ST 291/RP188 辅助数据（ANC）的实时解包灾难
智能镜头的元数据（如 Cooke /i 或 ARRI LDS）通常被摄像机（如 ALEXA 35, RED V-RAPTOR）嵌入在 SDI 信号的辅助数据空间中，遵循 SMPTE ST 291 (ANC) 或者是 RP188 (Timecode & Metadata) 标准。
如果直接使用 UE5 的原生 I/O 接口，引擎根本无法直接读取和解析这些底层的 SDI VANC（场消隐期辅助数据）数据包。 如果强行在 CPU 中用第三方插件编写解包逻辑，高频的数据流拆包会导致严重的线程阻塞（Thread Stall），引发渲染帧率的剧烈抖动。
[智能镜头 (LDS/i-tech)]
│ (卡口触点数据)
▼
[摄影机 (将元数据封装入 SDI/IP 的 ANC 字段)]
│
▼ (12G-SDI / ST 2110 信号)
[Aximmetry 底层 I/O 驱动 (DMA 无拷贝解包)]
│
├─► [解出精确 FIZ 数据] ───┐
│ ▼ (基于 SDI 帧边界的时间戳强制对齐)
└─► [解出 SDI 物理时间码] ─┼─► [合成统一的光学-空间状态矩阵] ──► [注入 UE5 渲染管线]
▲
[外部空间追踪 (6DOF 坐标数据流)] ───┘
Aximmetry 的底层重构：
Aximmetry 在其 I/O 驱动层（直接对接 AJA 或 Blackmagic 硬件 SDK）重写了数据链路。
当 12G-SDI 信号进入工作站时，Aximmetry 利用 GPU 的 DMA（直接内存访问） 技术，在无拷贝（Zero-Copy）的前提下，直接从 SDI 的 VANC 字段中瞬间剥离出智能镜头的元数据包。
这一过程在显存和最底层的 I/O 线程中静默完成，不占用任何 CPU 的主线程算力。 Aximmetry 就像一个高能的物理拆包器，在微秒级时间内将非结构化的 SDI 辅助数据，翻译成了高精度的浮点型 FIZ 数值。
痛点二：混合追踪（Hybrid Tracking）的空间与光学相位对齐（Phase Alignment）
在高端车拍（Car Chase）或摇臂拍摄中，你拥有两套独立的数据：
- 一套是通过光学校准线（如 Vicon 红外相机）传回的物理摄像机空间轨迹（6DOF Position Matrix）；
- 一套是从 SDI 线缆里解包出来的智能镜头光学状态（Focus/Iris/Zoom）。
这两套数据来自两个完全不同的硬件世界，走着不同的传输路径。 空间追踪数据可能通过局域网（UDP/IP）传输，延迟大约为 15-20ms；而 SDI 里的镜头元数据随着视频流传输，延迟可能高达 2-3 帧（33-50ms）。
如果直接将这两套处于“时间错位”状态的数据喂给 UE5，画面就会产生灾难性的错位： 当摄像机快速移动且跟焦员同时转动焦轮时，由于空间位置和光学焦距在时间轴上没有对齐，虚拟场景的虚化（Bokeh）会发生诡异的延迟，穿帮瞬间发生。
Aximmetry 的底层重构：
Aximmetry 凭借其强大的流图（Flow Graph）时间锁存矩阵，在底层对这两套异步的数据流实施了相位对齐（Phase Alignment）。
Aximmetry 引入了基于 SDI 物理帧边界（Frame Boundary Clock） 的绝对同步机制：
- 统一时间戳： 它以进入采集卡的 SDI 视频帧时间码（Timecode）为基准，将实时解包出的 LDS/i-tech 镜头元数据和通过网络进来的外部 6DOF 追踪数据，强制打上同一时间维度的“时空标签”。
- 环形缓冲区对齐（Ring-Buffer Sync）： Aximmetry 建立了一个动态的环形数据缓冲区。如果空间追踪数据跑得快，Aximmetry 会将其扣留。 直到代表同一物理瞬间的镜头 FIZ 数据（来自延迟较慢的 SDI 辅助通道）到达，Aximmetry 才会将它们拼装成一个“统一的光学-空间状态矩阵（Unified Optic-Spatial Matrix）”，并在同一个 V-Sync（垂直同步）周期内，一次性下发给 UE5 的渲染管线。
这种精密的相位对齐，保证了无论画面如何剧烈运动、焦点如何快速切换，空间透视与光学景深始终处于绝对的物理自洽中。
痛点三：实时动态暗角（Vignetting）与色散（Chromatic Aberration）的像素级映射
真实的镜头在不同的光圈（Iris）和变焦（Zoom）下，其物理特性是动态变化的。 例如，当光圈开大到 F1.2 时，镜头的边缘失光（暗角/Vignetting）会极其严重，且光轴边缘会产生明显的绿/紫边色散（Chromatic Aberration）；而当光圈收缩到 F8.0 时，这些瑕疵几乎完全消失。
在传统的虚拟制片中，后处理体积（Post Process Volume）里的暗角和色散参数都是静态设定好的。这导致合成画面中，虚拟背景的边缘暗角无法随着真实镜头的焦距和光圈变化而实时调整，暴露了“虚假合成”的痕迹。
Aximmetry 的底层重构：
智能电影镜头（如 ARRI Signature Prime）能够直接输出实时的动态失光图（Shading Map）与色散矫正系数。 Aximmetry 抓住了这一高阶特性，重塑了实时后处理合成链。
[Aximmetry 实时解包 LDS-2 数据]
│
├──► [提取动态失光系数 (Vignette Rate)] ───┐
│ ▼
└──► [提取色散偏移量 (CA Offset)] ─────────┼─► [注入 Aximmetry 终极像素着色器]
▲ (在合成最末端对融合画面进行像素变形)
[UE5 渲染的完美无瑕 3D 背景] ─────────────────────────────┘
- 参数级动态映射（Parameter Injection）： Aximmetry 实时解包出 LDS-2 的失光与色散系数后，通过其极速参数通道，直接注入到后处理管线中最末端的像素着色器（Pixel Shader）中。
- 全动态后处理合成： 当跟焦员在现场将光圈从 F5.6 猛烈推大到 F1.4 的瞬间，Aximmetry 感知到这一变化，立刻在合成最末端，对 UE5 渲染出来的完美背景边缘实施像素级的动态调暗与色散偏移（Chromatic Shifting）。
虚拟场景的边缘特征，随着真实镜头物理结构的改变，做出了分毫不差的同步响应。这种微观光学特性的统一，在无形中彻底消灭了虚实画面的“贴片感”，达到了真正的电影级融合。
结语：不可动摇的光学真理守门人
在高端数字影像制作的食物链顶端，细节决定了整部作品的质感。 一个优秀的虚拟制片系统，不仅要在三维空间里跑得准，更要在微观的光学物理法则中站得住脚。
虚幻引擎 5 是一个伟大的三维视界创建者，但当面对 SMPTE 标准下的 SDI ANC 封包、智能镜头的卡口元数据以及复杂的混合追踪相位对齐时，它需要一个能够与专业广电、电影设备进行极速无缝对话的“高级光学代理人”。
Aximmetry 极其敏锐地承担了这一角色。它以“光学数字脐带”的姿态，通过最底层的 DMA 零拷贝解包技术、铁腕的相位对齐机制以及对高阶动态光学特性的深度映射，彻底打通了顶级电影镜头与实时图形世界之间的最后一道壁垒。
它将冰冷的物理电子数据，升华为了令人赞叹的光学真理。正是这种对底层细节的绝对掌控力，才使得创作者手中的电影镜头，在虚拟制片的新世界里，重新焕发出了令人沉醉的物理质感。
