时空双域锁存：Aximmetry高精度镜头标定与追踪对齐管线

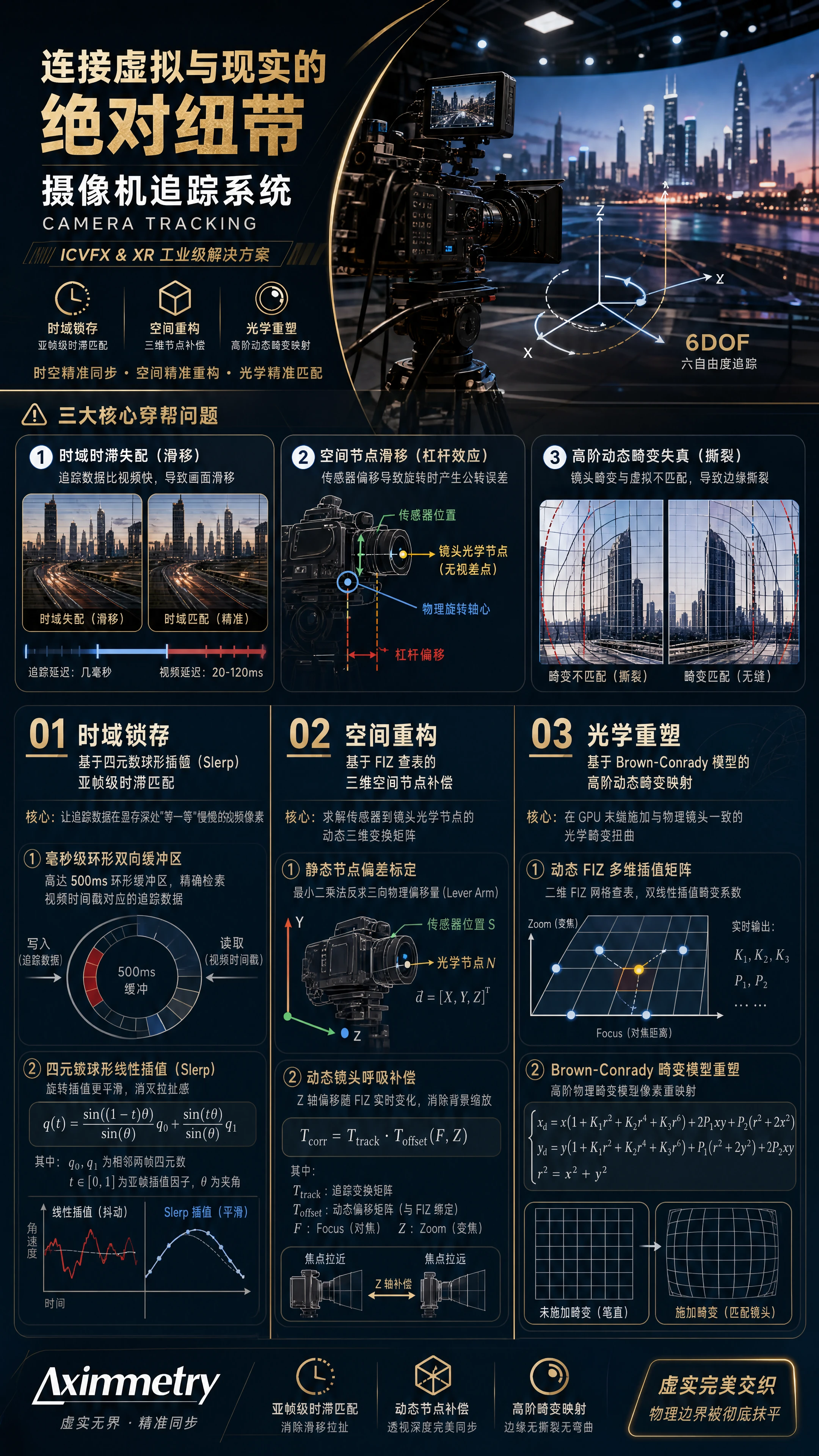

在虚拟制片（ICVFX）和扩展现实（XR）的工业级生产中，“摄像机追踪系统（Camera Tracking）”是连接虚拟与现实的绝对纽带。

无论是使用红外光学动捕（如 OptiTrack、Vicon）、机械摇臂编码器（如 Mo-Sys、Stype），还是激光雷达与惯性混合追踪，系统都在向渲染引擎实时发送相机的六自由度（6DOF）空间坐标。

然而，当摄像机在现场进行快速摇移、变焦（Zooming）或拉焦（Focus Pulling）时，技术团队往往会遭遇致命的“视差穿帮”：

1. 时域时滞失配（Temporal Desynchronization）： 追踪数据通过 UDP 协议传输，其延迟通常仅有几毫秒；而实拍视频经过镜头、CMOS 传感器、编码器和采集卡，延迟高达数帧（20-120毫秒）。如果在时域上不进行精准的“时滞匹配”，在镜头转动时，虚拟背景会因为提前运动而产生剧烈的“画面滑移（Sliding）”。
2. 空间节点滑移（Nodal Slip）： 追踪传感器通常安装在相机机身上，而相机的物理旋转轴心是镜头的无视差光学节点（Nodal Point）。由于两点之间存在物理偏移，当相机转动时，传感器会绕着镜头做“公转”运动，导致渲染画面产生杠杆误差。
3. 高阶动态畸变失真（Dynamic Optical Distortion）： 物理镜头的镜片天然存在径向（Radial）和切向（Tangential）畸变。更棘手的是，当摄影单子进行变焦或拉焦时，镜头的物理视场角（FOV）和畸变系数会随着 FIZ（Focus, Iris, Zoom）数据实时发生非线性漂移（即镜头呼吸效应）。而虚幻引擎 5（UE5）内部的虚拟相机使用的是完美的针孔相机模型，其透视线条绝对笔直。虚实交界处会因为畸变不匹配而产生严重的“边缘撕裂”。

Aximmetry 凭借其专为空间几何纠偏设计的“时空双域锁存与 FIZ 多维插值管线（FIZ Multi-Dimensional Interpolation Pipeline）”，在 GPU 最底层建立了完美的虚拟透视模型。

一、 时域锁存：基于四元数球形插值（Slerp）的亚帧级时滞匹配

解决滑移的核心，在于让跑得快的追踪数据，在显存深处“等一等”跑得慢的视频像素。

Aximmetry 引入了“高精度时域缓冲与自适应亚帧插值（Sub-frame Interpolation）”引擎：

1. 毫秒级环形双向缓冲区（Circular Buffer）

Aximmetry 在显存中为高频追踪数据开辟了一个高达 500ms 的环形缓冲区。 当一帧实拍视频到达时，系统会读取其随附的物理时间戳（或 Genlock 计数），并在缓冲区内精确检索该时间点对应的追踪数据包。

2. 四元数球形线性插值（Slerp）

由于追踪器的采样率（如 120Hz）与视频帧率（如 59.94Hz）极难实现物理整除，精确的时间对齐点往往落在两个追踪数据帧之间。 Aximmetry 摒弃了会引入抖动的线性插值，利用 四元数球形线性插值算法（Slerp） 对旋转分量进行解算：

​

该算法确保了相机在三维空间中旋转时，插值出的虚拟相机轨迹具备物理级的加速度平滑度，彻底消灭了因时域错位引发的虚实画面“拉扯感”。

二、 空间重构：基于 FIZ 查表的三维空间节点补偿

为了消除因传感器安装位置偏差带来的“杠杆效应”，系统必须实时求解出从“传感器物理位置”到“镜头光学节点”的动态三维变换矩阵（3D Transform Matrix）。

Aximmetry 部署了极其精密的“动态三维节点标定算法（Dynamic Nodal Offset Solver）”：

1. 静态节点偏差标定（Nodal Offset Calibration）

通过 Aximmetry 专用的镜头标定工具，工程师让相机围绕物理轴心进行多角度旋转。 算法通过最小二乘法（Least Squares Method），在 3D 空间中精确反向求解出传感器与镜头光学节点之间的 $X, Y, Z$ 三向物理偏移量（Lever Arm）。

2. 动态镜头呼吸补偿（Lens Breathing Compensation）

在变焦和拉焦过程中，由于内对焦镜组的物理移动，镜头的光学节点（Nodal Point）会在镜筒内部沿着光轴方向（Z 轴）前后滑移。 Aximmetry 将标定出的 Z 轴偏移量与实时 FIZ 编码器数据进行绑定，在运行期动态实时微调 Z 轴的偏移矩阵，确保了在拉焦过程中虚拟场景的透视深度与实拍镜头完全同步，消除了“背景缩放”的穿帮。

三、 光学重塑：基于 Brown-Conrady 模型的高阶动态畸变映射

要治愈虚实结合处线条的“折断”与“弯曲”，必须在 GPU 渲染最末端，对虚幻引擎输出的线性画面施加与物理镜头一模一样的光学畸变扭曲。

Aximmetry 引入了“高阶动态畸变标定与实时重映射（Real-time High-Order Distortion Mapping）”技术：

1. 动态 FIZ 多维插值矩阵（Multi-Dimensional Lookup Table）

镜头在不同焦距（Zoom）和对焦距离（Focus）下，畸变系数是完全不同的。 Aximmetry 建立了一个基于二维网格的 FIZ 畸变查找表。 当对焦和变焦变化时，系统在 GPU 内部对高阶径向畸变系数（$K_1, K_2, K_3$）和切向畸变系数（$P_1, P_2$）进行实时、自适应的双线性插值。

2. 经典物理畸变模型重塑（Brown-Conrady Model）

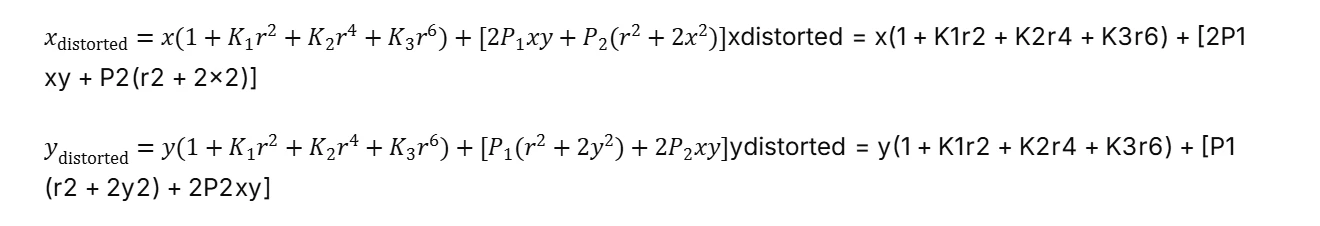

Aximmetry 的像素着色器调用 Brown-Conrady 畸变模型，对 UE5 渲染出的无畸变画面像素进行重新寻址和拉伸扭曲：

这使得虚拟背景中的任何一条直线（如虚拟大楼边缘、虚拟柱子），在画面边缘处都产生了与实拍镜头玻璃完全一致的、物理级的弯曲和色散效应。

虚实两部分的线条完美交织，物理边界在这一刻被彻底抹平。

结语：重建光影的物理坐标系

在虚拟制作的庞大系统里，高精度镜头标定和追踪对齐，是隐藏在绚丽视觉底下的底层逻辑。 如果无法在微秒级的时间轴上锁死时滞，无法在微米级的空间轴上纠偏节点，再宏大的数字世界也只是一场摇摇欲坠的空中楼阁。

虚幻引擎 5 专注于渲染三维几何的完美，但它对于物理镜头在玻璃折射下的“不完美”（畸变、节点移动、时滞）却无能为力。

Aximmetry 的技术价值，恰恰在于它扮演了这一场虚实对接中的“标定专家与时空法官”。

它在时域用四元数球形线性插值锁死了时延差，在空间域用动态节点矩阵消灭了视差漂移，在光学域用 Brown-Conrady 模型赋予了数字画面真实的光学缺陷。 正是因为有了 Aximmetry 在镜头标定与追踪管线上的极致严苛，虚拟制片中的每一个镜头运动才拥有了坚实的物理法则，让真实的相机与虚拟的时空，真正融合成了一个坚不可摧、绝对刚性的视觉统一体。
