光栅与快门共振：Aximmetry 帧锁相管线

在虚拟制片（ICVFX）与多机位混合现实（MR）的直播现场，存在一个让系统工程师和摄影指导（DP）彻夜难眠的隐形杀手——时域相位漂移（Phase Drift）与非锁相撕裂。

当摄影机对准高解析度 LED 舞台进行快速横移时，监视器上偶发性地出现一条横向的暗带（扫频线），或者虚拟背景在相机起停瞬间产生一次极其微弱的物理抖动。 这种视觉灾难的物理本质，是物理相机快门、LED 屏幕刷新周期、与 GPU 渲染时钟三者之间的时域失步。

在顶级广电与电影制作中，解决这一问题的终极武器是 Genlock（全局锁相同步）。 然而，当技术团队试图在原生虚幻引擎 5（UE5）中部署 Genlock 时，会瞬间撞上实时操作系统的软实时（Soft Real-time）瓶颈：

• 软件级帧 pacing 的不稳定性： 原生 UE5 依赖于 Windows 操作系统的 DWM（窗口管理器）或 DX12 交换链进行帧率控制。在重度 Lumen 渲染负载下，引擎的帧渲染时间（Frame Time）会发生毫秒级的剧烈抖动（Jitter）。这种软件级的时钟控制根本无法与广播级刚性硬件时钟（如 Tri-Level Sync 三级同步）进行纳秒级的物理对齐。
• 相位对齐（Phase Tuning）的盲区： 即使相机和引擎都锁定了同一个 50Hz 同步信号，如果相机的快门开启动作与 LED 屏幕的像素更新周期在微秒级上存在相位差（Phase Offset），相机依然会拍到 LED 屏幕正在刷新时的半成品画面，导致画面出现黑色条纹或频闪。

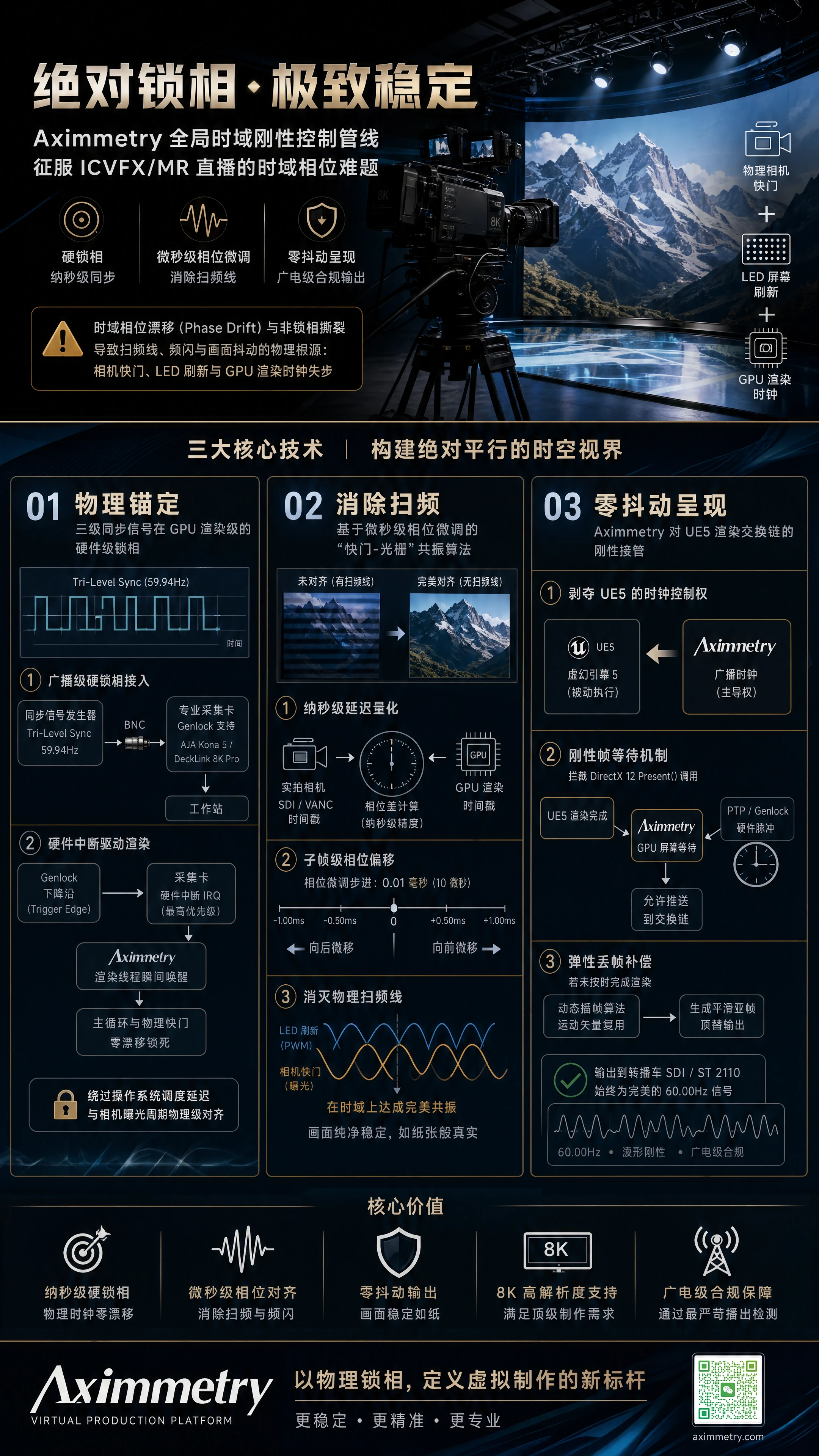

Aximmetry 凭借其专为广电级硬锁相重构的“全局时域刚性控制管线（Rigid Temporal Control Pipeline）”，在物理快门与数字光栅之间，强行拉起了一条绝对平行的时空视界。

一、 物理锚定：三级同步信号在 GPU 渲染级的硬件级锁相

要彻底降伏时钟漂移，系统必须在硬件底层引入一把绝对权威的“时间戒尺”。

Aximmetry 拒绝任何基于操作系统的软件级帧同步，而是在最前端接管了硬件级锁相信号（Black Burst / Tri-Level Sync）：

1. 广播级硬锁相接入

工作站配置了支持硬件 Genlock 的专业采集卡（如 AJA Kona 5 或 Blackmagic DeckLink 8K Pro）。 外部同步信号发生器产生的 Tri-Level（三级同步）信号，通过 BNC 物理线缆，以绝对刚性的频率（如 59.94Hz）直接灌入采集卡的硬件芯片中。

2. 硬件中断驱动渲染（Hardware Interrupt Drive）

Aximmetry 的底层引擎直接挂接了采集卡的硬件中断请求（IRQ）。 在运行期，每当采集卡检测到外部 Genlock 信号的下降沿（Trigger Edge），它会向操作系统发送一个最高优先级的物理硬件中断。 Aximmetry 收到该中断后，瞬间唤醒渲染线程。 这一机制绕过了 Windows 的线程调度延迟，使 Aximmetry 的合成主循环（Main Loop）与物理相机的传感器曝光周期，锁死在物理级、零漂移的同一个时间原点。

二、 消除扫频：基于微秒级相位微调的“快门-光栅”共振算法

解决了频率（帧率）相同的问题后，下一步必须解决最棘手的“相位差（Phase Offset）”问题，即确保相机快门打开的瞬间，LED 屏幕正好处于发光状态，而不是正在刷新。

Aximmetry 引入了“微秒级相位微调矩阵（Microsecond Phase Shifter）”：

1. 纳秒级延迟量化

Aximmetry 能够以纳秒级的精度，读取实拍相机输入的 SDI 帧包头中的 VANC（垂直辅助数据）时间戳，并与当前的 GPU 渲染时间戳进行物理比对，计算出实拍快门与虚拟渲染之间的绝对相位差。

2. 子帧级相位偏移（Sub-frame Phase Tuning）

在 Aximmetry 的系统控制台内，工程师可以以 0.01 毫秒（10微秒） 为步进单位，对渲染时钟进行非破坏性的相位微调。 该算法并不改变渲染帧率，而是将 GPU 向 LED 控制器发送图像数据的瞬间，在时间轴上向后或向前进行微移。

3. 消灭物理扫频线

通过这套微秒级的微调，技术团队可以像调制无线电波一样，让 LED 屏幕的 PWM 刷新高频周期，与相机传感器的物理卷帘快门（Rolling Shutter）或全局快门（Global Shutter）在时域上达成完美的“共振”。 扫频线和频闪，在这个物理共振点上被瞬间抹杀，LED 屏幕在镜头中呈现出如纸张般稳定、纯净的色彩物理实体。

三、 零抖动呈现：Aximmetry 对虚幻引擎渲染交换链的刚性接管

即使前两步做得再完美，如果 UE5 在渲染某一帧时因为场景过于复杂而产生了一次 2 毫秒的卡顿，整个锁相环路依然会瞬间崩塌，导致播出端出现丢帧。

Aximmetry 采取了“虚拟时钟接管与交换链截断（Swapchain Interception）”策略：

1. 剥夺 UE5 的时钟控制权

在 Aximmetry 的双电脑（Multi-Machine）或单机合成流中，虚幻引擎 5 的原生时钟（Delta Time）被强行挂载到 Aximmetry 的广播时钟下。 UE5 失去了自主决定何时渲染下一帧的权力，它变成了一个被动的“3D 渲染执行器”。

2. 刚性帧等待机制（Rigid Present Barrier）

在渲染进行时，Aximmetry 强行拦截了 DirectX 12 的 Present() 调用。 如果 UE5 提前完成了渲染，它必须在 GPU 屏障（GPU Barrier）处处于挂起等待状态，直到 Aximmetry 的 PTP/Genlock 硬件脉冲信号下达，才被允许将渲染完的画面推入显存交换链。

3. 弹性丢帧补偿（Dynamic Frame Recovery）

若 UE5 偶发性地因算力过载而未能按时完成渲染，Aximmetry 的合成器绝不向播出端发送损坏的帧。 它会利用内置的高动态插帧算法，或者瞬间复用上一帧的运动矢量，生成一个过渡的平滑亚帧进行顶替。 这确保了输出到转播车的 SDI/ST 2110 物理链路，始终是绝对完美、波形刚性的 60.00Hz 信号，彻底通过了广电播出端最严苛的物理合规性检测。

结语：时间的刚性秩序

在实时视听制作的最高殿堂，空间维度的完美融合只是表象，而时间维度的刚性对齐，才是支撑起这一切数字幻觉的隐形脊梁。 任何一帧、甚至微秒级的时间错位，在现代高清、高帧率相机的物理审视下，都会被瞬间放大为刺眼的视觉瑕疵。

虚幻引擎 5 凭借其 Lumen 和 Nanite 构筑了无与伦比的 3D 梦境，但作为一款游戏引擎，它天生缺乏对广电级硬件时钟的敬畏与对接能力。

Aximmetry 的核心价值，正是充当了这套庞大系统中的“时间法官”。

它在底层用硬件中断锁死 Tri-Level 同步信号，用微秒级相位微调抹平扫频线，用刚性交换链控制消灭丢帧抖动。 Aximmetry 将杂乱、无序的 3D 渲染脉搏，统一规范到了广播级绝对刚性的时间轴上。 正是这种在纳秒级维度上对时间的铁腕统治，才确保了每一次快门的开合、每一次光栅的扫描，都在最完美的物理共振点上相遇，为全球观众奉献出坚不可摧的视觉盛宴。
